OFL100 optisches Laufzeitmessgerät ODTR

Mit dem optischen Zeitbereichsreflektometer (OTDR) OFL100 kann der Techniker vor Ort schnell Verlustereignisse auf der letzten Meile des FTTx-Netzwerks lokalisieren.

Der Touchscreen bietet selbst neu eingestellten Technikern eine intuitive Benutzeroberfläche, sodass sie Verlustereignisse wie abgeschnittene Fasern, verunreinigte oder beschädigte Anschlüsse und übermäßig gebogene Fasern lokalisieren können. Im Auto-Modus kann der Techniker eine Messung einleiten, ohne Testparameter anzupassen. Der Experten-OTDR-Modus bietet Zugriff auf alle Funktionen, die der versierte OTDR-Techniker benötigt, damit er die Messparameter verfeinern und die anspruchsvollsten Fehler beheben kann.

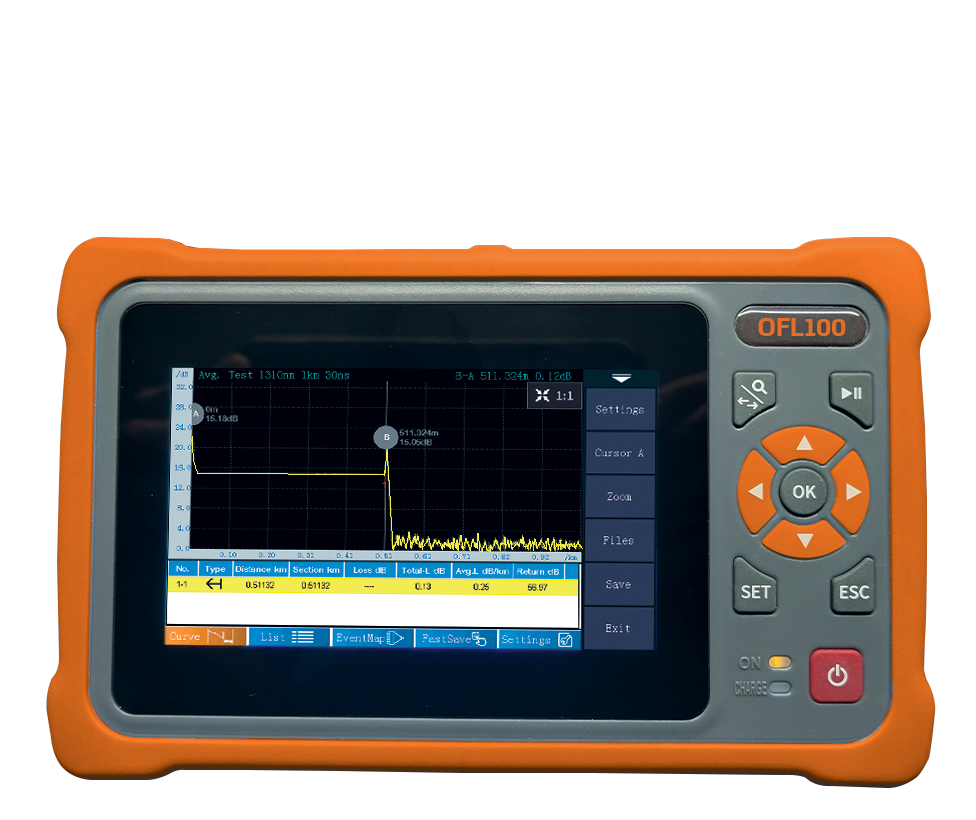

Die Ergebnisse können mithilfe einer herkömmlichen OTDR-Kurve oder einer linearen Karte mit einer vom Benutzer wählbaren Pass/Fail-Analyse angezeigt werden. Alle Ereignisse werden gemessen, kommentiert, gespeichert und als branchenübliche SOR-Datei exportiert, die den Telcordia-Standards GR196 entspricht. Die SOR-Datei kann in das Trace Viewing-Programm importiert werden, wo Analysen durchgeführt und Testergebnisse als PDF-Bericht gespeichert werden können.

Der integrierte VFL liefert ein sicheres Maß an rotem Laserlicht, um Glasfaserfehler innerhalb der OFL100-Totzone visuell zu lokalisieren. Der VFL kann verwendet werden, um die Kontinuität von falsch oder nicht gekennzeichneten Glasfaserkabeln bis zu einer Länge von ca. 5 km zu bestätigen. Die VFL-Ausgabe ist auf ≤ 1 mW eingestellt, was einem Gerät der Klasse 2 entspricht, das von der FDA als sicher eingestuft wird.

Der OPM kann verwendet werden, um absolute optische Leistungspegel zu messen, und ermöglicht es dem Techniker, Verlustmessungen an einer Glasfaserverbindung des Geräts durchzuführen, wenn er zusammen mit der integrierten stabilisierten Laserquelle verwendet wird. Die vollständige Glasfaserverfolgung wird durch Toneinspeisung und -erkennung unterstützt.
