| RD8100PXL-MRX |
| Sensibilität |
5µA bei 1 Meter (33kHz) |
| Dynamische Reichweite |
140 dB rms/ √ Hz |
| Trennschärfe |
120 dB/Hz |
| Maximale Tiefe** |
Kabel: 30,0m
Sonden: 19,5m
RF Marker:
Nähe der Oberfläche: 60cm
Ball-Marker: 1,5m
Mid-Serie: 1,8m
Full-Serie: 2,4m |
| Tiefengenauigkeit*** |
Kabel: ± 5% Toleranz 0,1m bie 3m
Sonden: ± 5% Toleranz 0,1m bie 7m
RF Marker: ± 5% +5cm bis zu maximalen Tiefe |
| Ortungsgenauigkeit |
± 5% der Tiefe |
| Horizontale GPS-Positionsgenauigkeit |
3m CEP (Circular Error Probable) |
| CD Fehlersuche (CDFF) |
Bis zu 13CD Fehlersuchen, 220Hz bis 4kHz |
| Fehlersuche (FF) |
Diagnose Kabelummantelungsfehler von Kurzschluss bis 2MΩ unter Nutzung der Rahmenantenne |
| Dynamischer Überlastungsschutz |
30dB (automatisch)
|
| Batterien |
Li-Ion Batterien oder 3x D-Zellen (LR20) |
| Batterienlebensdauer (durchgehende Leistung)**** |
Li-Ion Batterien bis zu 25 Stunden
3x Alkaline Batterien bis zu 25 Stunden |
| Zertifikate |
FCC, RSS 310 RoHS, WEEE, CE, Bluetooth |
| Gewicht |
2,1kg (inklusive Li-Ion Batterien)
1.9kg (inklusive Alkaline Batterien) |
| Maße (HxBxT) |
648x286x177mm |
| Material |
Spritzgussförmiges Kunststoff |
| Schutzklasse |
IP65 (Staubdicht und geschützt gegen allseitiges Spritzwasser) |
| Betriebstemperatur |
-10°C bis +50°C |
| Lagertemperatur |
-20°C bis +70°C |
| Display |
Monochromes LCD mit hohem Kontrast |
| Audio |
Eingebauter wasserdichter Lautsprecher
3.5mm Kopfhöreranschluss |
** Unter guten Bedingungen.
*** RD8100 orten bei größerer Tiefe, aber mit geringerer genauigkeit.
**** Bei 21°C mit guter Batteriequalität, Senderausgangsleistung auf 1W setzen.
| Passive Frequenzen: |
PXL-MRX |
PDL-MRX |
| Strom / Radio |
✔ |
✔ |
| KKS |
✔ |
✔ |
| CATV (Kabel-TV) |
✔ |
✔ |
| Aktive Frequenzen: |
PXL-MRX |
PDL-MRX |
| ELF (98/128Hz) |
|
✔ |
| 512Hz |
✔ |
✔ |
| 570Hz |
|
✔ |
| 577Hz |
✔ |
✔ |
| 640Hz |
✔ |
✔ |
| 870Hz |
✔ |
✔ |
| 920Hz |
|
✔ |
| 940Hz |
✔ |
✔ |
| 8kHz |
✔ |
✔ |
| 33kHz |
✔ |
✔ |
| 65kHz |
✔ |
✔ |
| 83kHz |
✔ |
✔ |
| 131kHz |
✔ |
✔ |
| 200kHz |
✔ |
✔ |
| Sondenfrequenzen: |
PXL-MRX |
PDL-MRX |
| 512kHz |
✔ |
✔ |
| 640kHz |
✔ |
✔ |
| 8kHz |
✔ |
✔ |
| 33kHz |
✔ |
✔ |
Fault Find
(Mantelfehlersuche): |
PXL-MRX |
PDL-MRX |
| 8kHz Fault Find |
|
✔ |
| Current Direction (CD): |
PXL-MRX |
PDL-MRX |
| 256Hz / 512Hz |
|
✔ |
| 285Hz / 570Hz |
|
✔ |
| 320Hz / 640Hz |
|
✔ |
| 380Hz / 760Hz |
|
✔ |
| 460Hz / 920Hz |
|
✔ |
| Funktionen: |
PXL-MRX |
PDL-MRX |
| Kompass |
✔ |
✔ |
| Dynamischer Überlastschutz |
✔ |
✔ |
| TrueDepth (exakte Tiefe) |
✔ |
✔ |
| Tiefe im Strommodus |
|
✔ |
| 8 kHz Fehlersuchfunktion |
|
✔ |
| Current Direction - Sromrichtung |
|
✔ |
| Spizen-Modus |
✔ |
✔ |
| Null-Modus |
✔ |
✔ |
| Spitzen-/Null-Modus |
✔ |
✔ |
| Orientierungsmodus |
✔ |
✔ |
| Passiver Vermeidung |
|
✔ |
| StrikeAlert |
✔ |
✔ |
| Standortferne Kalibration |
✔ |
✔ |
| iLOC |
✔ |
✔ |
| Lithium-Ionen Akkusatz |
✔ |
✔ |
| Marker-Funktion: |
PXL-MRX |
PDL-MRX |
| Marker-Modus |
✔ |
✔ |
| Bluetooth und GPS |
✔ |
✔ |
| Kombinationsmodus |
✔ |
✔ |
| SurveyCERT |
✔ |
✔ |
| Datenaufzeichnung |
● |
● |
| Eingebautes GPS |
● |
● |
| CALSafe (Service-Erinnerung) |
● |
● |
✔ Verfügbar, standardmäßig aktiviert
■ Verfügbar, standardmäßig deaktiviert
● Optional

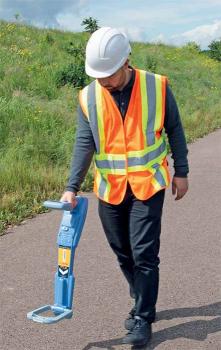

RF-Marker-Funktion
Radiodetections einzigartige automatische Marker-Tiefenschätzung ermittelt Messwerte, wenn sich der Empfänger in unmittelbarer nähe des Markers befindet. Dazu ist kein manuelles Zweischritt-Anhebeverfahren erforderlich, was wiederum genauere Ergebnisse bedeutet.
Alle Modelle des RD8100-Marker-Empfängers erfassen die geläufigen RF-Marker für Versorgungsleitungen, sodass ein Einsatz in zahlreichen Industriebereichen möglich ist.
TRUDEPTH™
Gibt die Tiefe an, soweit der Ortungs-Empfänger zur möglichst präzisen Ortung korrekt über dem Zielkabel, dem Rohr oder der Sonde ausgerichtet ist.
StrikeAlert™
StrikeAlert warnt die Benutzer vor möglichen flach verlegten Kabeln und Leitungen (Minderdeckung), sowohl im Modus Strom als auch Aktive-Leitung. Zwar fordern Vorschriften und Richtlinien konsequent, dass Netzkabel stets unterhalb einer bestimmten Tiefe liegen, jedoch sind unerwartet flach verlegte Kabel ein häufiger Grund für Kabeltreffer.
Automatisches Nutzungsdatenlogging mit GPS-Positionierung
GPS ausgestattete RD8100 Empfänger erfassen automatisch jede Sekunde die wichtigsten Ortungsparameter, um ein umfassendes Bild über die einzelnen Ortungen zu schaffen und Ihnen die Auswertung der Nutzungsdaten über die Dauer eines Jahres oder länger zu ermöglichen.
Die generierten Daten können zur Einhaltung bester Arbeitspraktiken oder zur Identifizierung von Schulungsbedarf eingesetzt werden, bevor sich schlechte Arbeitsgewohnheiten einschleichen. Darüber hinaus können die Informationen für interne Audits verwendet werden, mit Interessengruppen zur Prozessverbesserung geteilt oder als Nachweis für den Auftragsabschluss an Kunden weitergeleitet werden. Nutzungsdaten können in mehreren Dateiformaten exportiert werden – zum Beispiel KML für Google Maps, um zu bestätigen, wo und wann die Arbeiten durchgeführt wurden.
Current Direction (CD) (Stromrichtungsanzeige STR)
Ein leistungsfähiges Tool, das dem Anwender hilft, die Zielleitung von anderen Leitern in unmittelbarer Nähe herauszufinden. Mit CD (STR) können Sie Ihre Zielleitung rasch orten und vermeiden Zeitverschwendung durch das Verfolgen einer falschen Leitung durch vorhandene ähnliche Wechselfelder mit anderer Ursache.
Kompass-Funktion
Ermöglicht es dem Anwender, schnell und einfach die Zielleitung zu verfolgen, indem er die Ausrichtung des Zielkabels zum Empfänger visuell anzeigt. Durch die Anzeige der Ausrichtung hilft der Kompass dabei, die Genauigkeit der Tiefenmessung zu verbessern.
Centros™
Kombination neuer, innovativer Algorithmen mit erwiesener Software in einem Hochleistungs-Prozessorkern. Verbessert die Genauigkeit und Wiederholbarkeit von Messungen. Bietet leistungsfähige Signalfilterung und Analyse für einen anhaltenden Betrieb, selbst in stark störfeldbehafteten Umgebungen
Dynamischer Überlastungsschutz
Erweitert die Einsatzmöglichkeiten des RD8100 Empfängers auf Bereiche in denen andere Produkte versagen. Automatisches Herausfiltern starker und unerwünschter Signale bei gleichzeitiger Sicherstellung der genauen Ortung des Zielrohrs oder -kabels. Besonders nützlich in störfeldbehafteten Umgebungen wie Stromzentralen oder in der Nähe von Hochspannungsleitungen.
Spitzen-/ Nullsignal-Modus
Dient zur Identifizierung der Effekte von Feldverzerrungen aufgrund von Bodenbeschaffenheit oder nahe gelegenen Versorgungseinrichtungen. Eine gleichzeitige Anzeige des Spitzensignals über Balkendiagramm und der dynamischen Nullsignalpfeile ermöglicht eine schnelle Bewertung der Ortungsbedingungen.
Standortferne Kalibrierung
Dank der mit Windows® kompatiblen Software können die richtige Kalibrierung und Funktionsweise des Empfängers geprüft werden. Dazu wird die Kalibrierungsvalidierung eCERTTM (für Marker-Modelle) oder eCALTM (für alle anderen Modelle) benutzt, was bedeutet, dass das RD8100 nicht an einen Servicecenter zurückgesendet werden muss. Anwender können dann ein Kalibrierungszertifikat ausdrucken, per E-Mail versenden oder speichern oder eine Inspektion buchen, sollten Mängel festgestellt werden.
iLOC
iLOC ist ein hochentwickelter Bluetooth-Link zwischen dem RD8100-Empfänger und dem Bluetooth-fähigen Sender, mit dem Sie die Stärke und Frequenz des Ortungssignals aus einer Entfernung von bis zu 450 m regeln können. Kürzere Wegezeiten, längere Ortungszeiten.
Wartung und Kalibrierung
Anzeige für fällige Wartung und CALSafe™
Die Risiken, eine Ortung zu verzögern, weil die Kalibrierung eines RD8100 abgelaufen ist, lassen sich minimieren. Geräte der Serie RD8100 bieten ein 30-Tage-Abwärtszählen bis zum Ablaufdatum des Kalibrierzertifikats. Die optionale Funktion CALSafe kann so eingestellt werden, dass eine Verwendung des Geräts bei abgelaufener Kalibrierung unterbunden wird. Auf diese Weise wird die Einhaltung von Unternehmensrichtlinien sichergestellt. Außerdem kann der Wartungsintervall mit der Software C.A.T Manager in einem Zeitraum von einem Jahr benutzerspezifisch angepasst werden.
eCert™
eCert ermöglicht eine schnelle und gründliche Prüfung der wichtigsten Schaltungselemente innerhalb des RD8000 und validiert über das Internet deren Leistung im Vergleich zur Original-Werkskalibrierung.
eCert™ wird über die Software C.A.T Manager aktiviert und bietet eine schnelle, gründliche und praktische Prüfung des zentralen Ortungsschaltkreises innerhalb des RD8100 und validiert die Geräteleistung im Vergleich zur Original-Werkskalibrierung. Nach einem eCert-Prüfungsdurchlauf kann ein Kalibrierzertifikat von Radiodetection für das entsprechende RD8100 ausgedruckt oder gespeichert werden.
Außerdem kann der C.A.T Manager auf Wunsch das Original-Werkskalibrierzertifikat oder jedes für das Gerät ausgestellte eCert-Zertifikat reproduzieren.
Im Rahmen eines kompletten Wartungspakets bietet Radiodetection auch einen umfassenden, werkseitigen Kundendienst sowie Rekalibrierungsoptionen an, einschließlich kompletter Inspektion der mechanischen Unversehrtheit und Funktionsprüfung.
